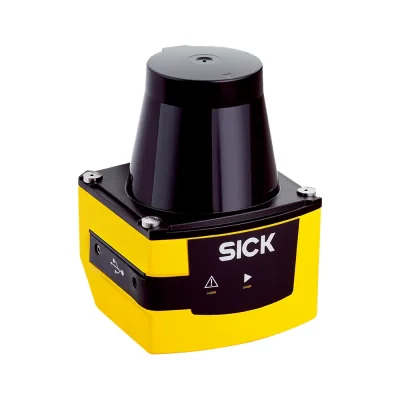

SICK TIM781S-2174104 2D Lidar Sensors TIM7xxS

Manufacturer: SICK
Model name: TIM781S-2174104
Part no.: 1096363

2D LiDAR sensors - TiM7xxS

• Application: Indoor

• Integrated application: Field evaluation with flexible fields

• Measurement principle: HDDM+

• light source: Infrared (850 nm)
• Laser class: 1
• Aperture angle: 270°
• Working range: 0.05 m ... 25 m

• Angular resolution: 0.33°

• Number of field sets: 16

• Digital inputs: 4
• Digital outputs: 3 (PNP, additional 1 x Device Ready)

• Connection type: 1 x Ethernet connection, 4-pin M12 female connector
  1 x connection Power, 12-pin, M12 male connector
  1 x Micro USB female connector, type B
• Interfaces: Ethernet (TCP/IP), USB (Micro USB)
• Supply voltage: 9 V DC ... 28 V DC
• Dimensions (LxWxH): 60 mm x 60 mm x 86 mm

• Enclosure rating: IP65

Download link Documents | www.sick.com

Product  data sheet: TIM781S-2174104 (PDF)
Special information: Safety laser scanners
Operating instructions: TiM7xxS
Product information: TIM-Series 2D LIDAR

เซ็นเซอร์ TiM7xxS Compact 2D LiDAR Safety Laser Scanners จาก SICK ใช้เทคโนโลยีการวัดระยะด้วยแสงเลเซอร์ที่แม่นยำและไม่สัมผัส พร้อมการส่งข้อมูลการวัดหรือสัญญาณการตรวจจับวัตถุผ่านระบบดิจิทัลเอาท์พุทในตัวเครื่องขนาดกะทัดรัด  เหมาะสำหรับการใช้งานที่ต้องการวัดรูปทรงและขนาด สามารถนำไปใช้งานแบบอยู่กับที่และเคลื่อนที่ได้ งานระบบอัตโนมัติ การตรวจสอบพื้นที่ การควบคุมการเข้าถึง หรือแอปพลิเคชันด้านความปลอดภัย (การนำทางและป้องกันการชนกัน)

การใช้งาน: การตรวจจับ - วัตถุที่มีรูพรุน, การตรวจจับ - ระดับ, การวัด - ขนาด, รูปร่างและปริมาตร, การวัด - ระดับ, การป้องกันวัตถุ - ยานพาหนะ, การกำหนดตำแหน่ง - การกำหนดตำแหน่ง 2 มิติ (2D)
