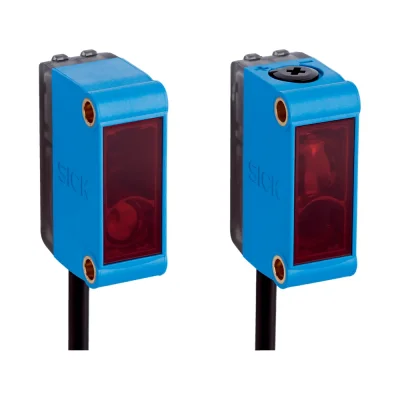

SICK GSE6-N1212 Photoelectric Through-Beam Sensor G6

ผู้ผลิต/Manufacturer: SICK
ชื่อรุ่น/Model: GSE6-N1212
หมายเลขชิ้นส่วน/Part no.: 1060795

Miniature photoelectric sensors - G6

• Functional principle: Through-beam photoelectric sensor
• Sensing range max.: 0 m ... 15 m
• Sensing range: 0 m ... 10 m
• Polarisation filters: No
• Switching frequency: 1,000 Hz
• Light source: PinPoint LED
• Type of light: Visible red light
• Light spot size (distance): Ø 375 mm (12 m)

• Switching mode: Light/dark switching (L/D)
• Adjustment: Potentiometer, 270°
• Output type: NPN

• Connection type: Cable, 3-wire, 2 m
• Encloser rating: IP67
• Supply voltage: 10 V DC ... 30 V DC
• Housing: Rectangular
• Material: Plastic, ABS/PC

• Dimensions (WxHxD): 12 mm x 31.5 mm x 21 mm

• Item supplied: 2 Stainless steel mounting bracket BEF-W100-A


Download Documents Related

Product data sheet: GSE6-N1212 (PDF)
Operating instructions: GSE6
Product family overview: G6 series
Product information: G6 Global Sensor

GSE6 Through-beam photoelectric sensor โฟโต้เซนเซอร์แบบแยกตัวรับ-ตัวส่ง จากผู้ผลิต SICK ซีรีส์ G6 เซ็นเซอร์ลำแสงตัวเรือนขนาดเล็ก ใช้ตรวจจับวัตถุเคลื่อนที่ขัดจังหวะแสงระหว่างตัวรับและตัวส่งแสงที่มีสภาวะแสงส่งถึงกันตลอดเวลา

เหมาะสำหรับใช้ตรวจจับวัตถุทั่วไป โดยไม่สนใจสี พื้นผิว และรูปร่างของวัตถุชิ้นงาน สามารถใช้งานตรวจจับวัตถุโปร่งใส เช่น ฟิล์ม พลาสติกใส กระจก ขวดแก้ว (ชิ้นงานที่ตรวจจับต้องมีระยะห่างพอสมควร ) และยังสามารถใช้กับงานประเภทการป้องกัน งานกำหนดตำแหน่งความละเอียดสูงเทียบเท่าลำแสงแบบเลเซอร์โดยใช้อุปกรณ์เสริม Slit mask เพื่อกำหนดขนาดแสง

ประโยชน์ (Benefits):

• PinPoint LED จัดตำแหน่งเร็ว และตรวจจับวัตถุแม่นยำ
• รูยึดโลหะติดตั้งง่ายและรวดเร็วและมีความทนทานสูง
• เทคโนโลยีประมวลผล ASIC Chips ให้ประสิทธิภาพสูง
• ปุ่มปรับตั้งค่าขนาดใหญ่และใช้งานง่าย
• ไฟสแสดงผล LED แสดงสถานะขนาดใหญ่และสว่าง
• ติดตั้งง่ายด้วยชุดอุปกรณ์เสริมครบชุด จาก SICK
• เซ็นเซอร์ขนาดเล็ก ประหยัดพื้นที่ ลดต้นทุน

แอพพลิเคชันการใช้งาน

• การตรวจจับขอบและการตรวจสอบสถานะ
• การตรวจจับลังขนส่งบนสายพานลำเลียง
• การตรวจจับตำแหน่งอ้างอิงของรถรับส่งพาเลท
• การตรวจจับการยื่นออกมา กันล้น ที่สายพานลำเลียง
• การลำเลียงและการควบคุมคัดแยก
