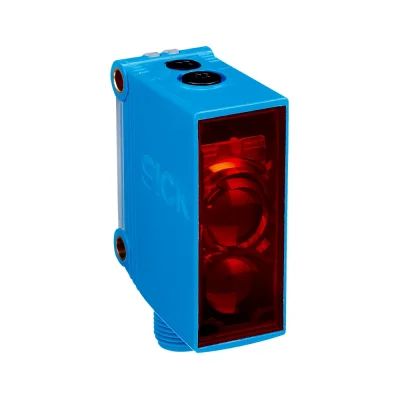

SICK GTE10-N4212 Photoelectric Proximity Sensor G10

ผู้ผลิต/Manufacturer: SICK
ชื่อรุ่น/Model: GTE10-N4212
หมายเลขชิ้นส่วน/Part no.: 1065872

Miniature Photoelectric sensors - G10

• Sensor principle: Photoelectric proximity sensor
• Functional principle: Energetic
• Sensing range max.: 20 mm ... 1,300 mm
• Sensing range: 40 mm ... 950 mm
• Light source: PinPoint LED
• Type of light: Visible red light
• Light spot size (distance): Ø 28 mm (1,400 mm)
• Switching frequency: 1,000 Hz
• Switching mode: Light/dark switching
• Adjustment: Mechanical spindle, 5 turns
• Output type: NPN

• Connection type: Male connector M12, 4-pin
• Encloser rating: IP67
• Supply voltage: 10 V DC ... 30 V DC
• Housing: Rectangular
• Material: Plastic, ABS/PC

• Dimensions (WxHxD): 20 mm x 50 mm x 39 mm

• Item supplied: Stainless mounting bracket BEF-G10DC01


Download Documents Related

Product data sheet: GTE10-N4212 (PDF)
Operating instructions: GTE10 Photo Prox.Sens
Product family overview: G10 series
Product information: G10

GTE10 Photoelectric proximity sensor, energetic โฟโต้อิเล็กทริคพร็อกซิมิตี้เซนเซอร์ขนาดเล็ก SICK ซีรีส์ G10 เซ็นเซอร์ลำแสงตรวจจับวัตถุโดยตรงแบบ Diffuse (ตัวส่ง/Sender - ตัวรับ/Receiver อยู่ในตัวเดียวกัน) ที่ใช้เทคโนโลยี "อีเนอร์เจติค (Energetic)" ตรวจจับพลังงานแสงสะท้อนกลับจากวัตถุโดยตรง ทำให้เซ็นเซอร์มีระยะการตรวจจับไกล ปรับตั้งค่าได้โดยตรง

เหมาะสำหรับใช้ตรวจจับวัตถุชิ้นงานประเภทพื้นผิวเรียบและโทนสีสว่าง (วัตถุ สีมืด พื้นผิวไม่เรียบ และรูปทรงไม่มาตฐาน มีผลต่อการสะท้อนแสงทำให้ระยะการตรวจจับสั้นลง)

ประโยชน์ (Benefits):

• PinPoint LED จัดตำแหน่งลำแสงได้ง่าย ตรวจจับวัตถุได้อย่างแม่นย
• ไฟเลี้ยงมีให้เลือก Universal DC หรือ AC/DC
• เชื่อถือได้สูงและทนทานพร้อมระบบป้องกันการรบกวนทางแสงหรือภาระทางกล
• ปุ่มปรับตั้งค่าขนาดใหญ่และใช้งานง่าย

• ไฟแสดงผล LED แสดงสถานะขนาดใหญ่และสว่าง

• โครงสร้างเซ็นเซอร์ที่ทนทานพร้อมรูเสริมโลหะสำหรับการประกอบ

• ติดตั้งง่ายด้วยชุดอุปกรณ์เสริม G10

• ระบบประกอบ Q-Lock ติดตั้งเร็ว ประหยัดเวลา
