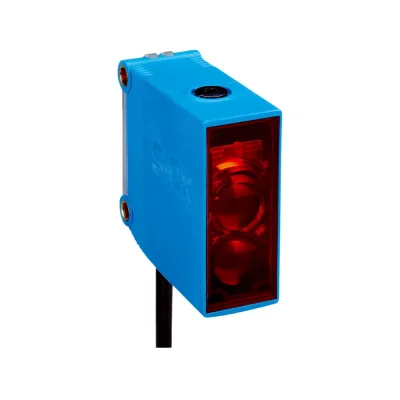

SICK GL10-R3812 Photoelectric Retro-Reflective Sensor G10

ผู้ผลิต/Manufacturer: SICK
ชื่อรุ่น/Model: GL10-R3812
หมายเลขชิ้นส่วน/Part no.: 1065859

Miniature Photoelectric sensors - G10

• Sensor principle: Photoelectric retro-reflective sensor
• Functional principle: With minimum distance to reflector (dual lens system)
• Sensing range max.: 0.08 m ... 15 m
• Sensing range: 0.15 m ... 12 m
• Switching frequency: 20 Hz
• Light source: PinPoint LED
• Type of light: Visible red light
• Light spot size (distance): Ø 58 mm (5 m)
• Switching mode: Light/dark switching (L/D)
• Adjustment: Potentiometer, 270°
• Output type: Relay, SPDT, electrically isolated
• Connection type: Cable, 5-wire, 2 m
• Encloser rating: IP67
• Supply voltage: 24 V AC/DC ... 240 V AC/DC
• Housing: Rectangular
• Material: Plastic, ABS/PC
• Dimensions (WxHxD): 20 mm x 50 mm x  51.5 mm
• Item supplied: Mounting bracket BEF-G10UC01, Reflector P250

Download Documents Related

Product data sheet: GL10-R3812 (PDF)
Operating instructions: GL10(G)
Product family overview: G10 series
Product information: G10

GL10(G) Photoelectric retro-reflective sensor โฟโต้เซนเซอร์แบบสะท้อนแสงกับแผ่นสะท้อน "รีเฟล็กซ์เตอร์ (Reflector)" จากผู้ผลิต SICK ซีรีส์ G10 เซ็นเซอร์ลำแสงขนาดเล็กใช้ตรวจจับวัตถุตัดผ่านด้วยเทคโนโลยีตรวจจับการขัดจังหวะพลังงานแสงสะท้อนย้อนกลับจากอุปกรณ์สะท้อนแสง

เหมาะสำหรับใช้ตรวจจับวัตถุมันวาว วัตถุทั่วไป โดยไม่สนใจสี พื้นผิว และรูปร่างของวัตถุชิ้นงาน นำไปใช้ในงานระบบอัตโนมัติ ระบบสายพานลำเลียง อุตสาหกรรมอาหารและเครื่องดื่ม

* กรณีใช้งานตรวจจับวัตถุโปร่งใส เช่น ฟิล์ม พลาสติกใส กระจก ขวดแก้ว ต้องเลือกรุ่น Special applications: Detecting transparent objects เท่านั้น)

ประโยชน์ (Benefits):

• PinPoint LED จัดตำแหน่งลำแสงได้ง่าย ตรวจจับวัตถุได้อย่างแม่นย
• ไฟเลี้ยงมีให้เลือก Universal DC หรือ AC/DC
• เชื่อถือได้สูงและทนทานพร้อมระบบป้องกันการรบกวนทางแสงหรือภาระทางกล
• ปุ่มปรับตั้งค่าขนาดใหญ่และใช้งานง่าย

• ไฟแสดงผล LED แสดงสถานะขนาดใหญ่และสว่าง

• โครงสร้างเซ็นเซอร์ที่ทนทานพร้อมรูเสริมโลหะสำหรับการประกอบ

• ติดตั้งง่ายด้วยชุดอุปกรณ์เสริม G10

• ระบบประกอบ Q-Lock ติดตั้งเร็ว ประหยัดเวลา
