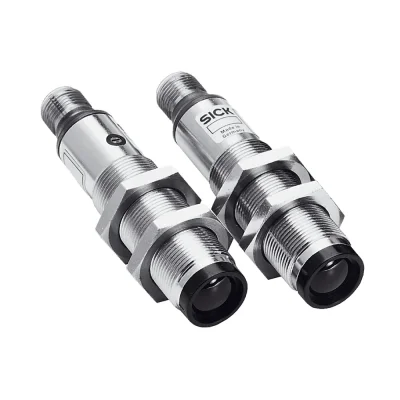

SICK VS/VE18-4P3240 Photoelectric Through-beam Sensor V18

ผู้ผลิต / Manufacturer: SICK
ชื่อรุ่น / Model: VS/VE18-4P3240
หมายเลขชิ้นส่วน / Part no.: 6013695

Photoelectric sensors: V18

• Sensor principle: Through-beam photoelectric sensor

• Housing: Cylindrical
• Dimensions (W x H x D): 18 x 18 x 78 (mm)
• Thread diameter (housing): M18 x 1
• Optical axis: Axial
• Sensing range max.: 0 m ... 20 m
• Sensing range: 0 m ... 14 m
• Type of light: Infrared light
• Light source: LED
• Light spot size (distance): Ø 700 mm (14 m)
• Adjustment: Potentiometer, 270° (Sensitivity)
• Supply voltage: 10 V DC ... 30 V DC
• Output type: PNP

• Switching mode: Light/dark switching
• Output current Imax.: 100 mA
• Switching frequency: 250 Hz
• Connection type: Male connector M12, 4-pin
• Material: Metal, Nickel-plated brass, PC
• Encloser rating: IP67
• Items supplied: fastening nuts (4 x)


Download Documents Related

Product data sheet: VS/VE18-4P3240 (PDF)
Product family overview: V18

VSE18 Cylindrical, Through-beam photoelectric sensor โฟโต้เซนเซอร์ทรงกระบอกแบบแยกตัวรับ-ตัวส่ง จากผู้ผลิต SICK ซีรีส์ V18 เซ็นเซอร์ลำแสงตัวเรือนขนาด M18 ใช้ตรวจจับวัตถุที่เคลื่อนขัดจังหวะแสงที่ทะลุผ่านถึงกันตลอดเวลา

เหมาะสำหรับใช้ตรวจจับวัตถุทั่วไป โดยไม่สนใจสี พื้นผิว และรูปร่างของวัตถุชิ้นงาน สามารถใช้งานตรวจจับวัตถุโปร่งใส เช่น ฟิล์ม พลาสติกใส กระจก ขวดแก้ว (ชิ้นงานที่ตรวจจับต้องมีระยะห่างพอสมควร ) และยังสามารถใช้กับงานประเภทการป้องกัน งานกำหนดตำแหน่ง

ประโยชน์ (Benefits):

• Infrared light ป้องกันแสงรบกวนและตรวจจับวัตถุแม่นยำ
• ตัวเรือนทรงกระบอกแข็งแรงติดตั้งง่ายและรวดเร็ว
• ไฟแสดงผล LED แสดงสถานะการทำงาน
• เซ็นเซอร์ขนาดเล็ก ประหยัดพื้นที่ ลดต้นทุน


แอพพลิเคชั่นการใช้งาน (Applications)

• การตรวจจับขอบและการตรวจสอบสถานะ
• การตรวจจับลังขนส่งบนสายพานลำเลียง
• การตรวจจับตำแหน่งอ้างอิงของรถรับส่งพาเลท
• การตรวจจับการยื่นออกมา กันล้น ที่สายพานลำเลียง
• การลำเลียงและการควบคุมคัดแยก
