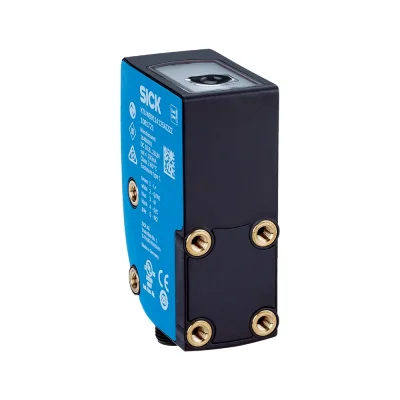

SICK KTX-WB9114225AZZZZ (1078080) Contrast Sensors KTX

SICK | KTX-Prime Series.
CONTRAST AND COLOR MARK SENSOR, 5-PIN, IO-Link, RGB-LED
Suitable for Detection or inspection, marking, and color sorting, of products.

ผู้ผลิต/Manufacturer: SICK
ชื่อรุ่น/Model: KTX-WB9114225AZZZZ
หมายเลขชิ้นส่วน/Part no.: 1078080

Contrast Sensor (Eye Mark) - KTX Prime

• Sensor applications: Standard
• Light source: LED, RGB
• Sensing distance: 13 mm
• Sensing tolerance: ± 5 mm

• Light spot size: 0.9 x 3.8 (mm)

• Light emission: Short device side
• Teach-in mode: 1, 2 (point), dynamic, auto mode

• Switching frequency: 50 kHz
• Response time: 10 µs
• Interface: IO-Link

• Digital Input/Output: 2DI/2DO
• Output function: Light/dark sw. (L/D)

• Output type: Push-pull: PNP/NPN

• Connection type: Plug, M12, 5-pin

• Encloser rating: IP67, IP68, IP69

• Supply voltage: 10.8 - 30.8 V DC

• Dimensions (WxHxD): 30 x 53 x 78.5 (mm)
• Housing: Rectangular, Large

• Material: VISTAL®


Download Documents Related | www.sick.com
Data sheet (PDF): KTX-WB9114225AZZZZ-1078080
User manual: KTS/KTX Prime
Product family overview: KTX Series
Product information: KTS/KTX
Quick start: SICK_KTS/KTX Prime
Product Segment: Contrast, color, luminescence

SICK ซีรีส์ KTX Prime: คอนทราสต์เซนเซอร์ (Contrast Sensors) คือ เซ็นเซอร์ตรวจจับมาร์คสี (Color Eye Mark) ใช้หลักการตรวจจับความแตกต่างค่าคอนทราสต์ของสี ด้วยเทคโนโลยีเปรียบเทียบสี LED, RGB เหมาะสําหรับใช้ในงานตรวจจับ (Detection) ตำแหน่งMarkเครื่องหมายการพิมพ์ การตัด ของชิ้นงานต่างๆ งานตรวจสอบ (Inspection) รวมไปถึงการจัดเรียงลําดับสี (Sorting) ของผลิตภัณฑ์

คุณสมบัติโดยรวม (Features)

• เทคโนโลยี TwinEye เพื่อเพิ่มระยะชัดลึกและความคลาดเคลื่อนของระยะการตรวจจับ

• การทำงานของเอาท์พุตมีความไวสูง 50 kHz และความเร็วตอบสนอง (Response time) 5 μs

• การตรวจจับบนวัสดุมันวาว ฟิล์ม ของใส (มีช่วงการตรวจจับไดนามิกกว้าง)

• จอแสดงผลดิจิทัล (7-segment display)

• การตรวจจับแบบโหมดสี (Color mode)

• ระบบตรวจสอบแนะนำในการติดตั้ง Assembly feedback (AdJ)

• ระบบ IO-Link และฟังก์ชันอัตโนมัติ

• การตั้งค่าเซ็นเซอร์ที่ยืดหยุ่นด้วยพารามิเตอร์เซ็นเซอร์ต่างๆ

ประโยชน์ (Benefits):

• สามารถใช้ทดแทนรุ่น KT-Series (KT5, KT5G, KT8, KT10)
• เทคโนโลยี TwinEye ช่วยให้ตรวจจับมาร์คสี (Color Mark) บนวัสดุใสมันวาวและสะบัด ได้อย่างมีเสถียรภาพ ช่วยเพิ่มประสิทธิภาพการทำงานเครื่องจักร ลดชิ้นงานเสีย และ Downtimes
• การปรับตั้งค่าเซ็นเซอร์ ง่าย สะดวก และอเนกประสงค์
• การใช้งานหลากหลากรูปแบบ ยืดหยุ่น ความละเอียดคอนทราสต์สูง
• รวมฟังก์ชั่นโหมดสี Integrated color mode สำหรับงานที่มีความแตกต่างของสีที่ซับซ้อนได้
• สามารถจัดเก็บงานหรือโปรแกรมในตัวเซ็นเซอร์ (Job storage in sensor) ได้
• สามารถปรับตั้งหรือดูค่าพารามิเตอร์ Diagnostics, visualization ผ่านระบบ IO-Link

แอปพลิเคชันการใช้งาน (Fields of application)
คอนทราสต์เซนเซอร์มีคุณสมบัติที่โดดเด่นสำหรับใช้งานด้านอุตสาหกรรมต่างๆ ดังนี้:

• ตรวจสอบตําแหน่ง เครื่องหมาย ตัวนูน บนขวดผลิตภัณฑ์ (Embossing on bottles)
• การควบคุมการพิมพ์ในอุตสาหกรรมการพิมพ์ (Print control in the printing industry)
• การจัดตําแหน่งฉลากบนขวดผลิตภัณฑ์ (Label alignment on bottles)
• การตรวจสอบปลายม้วน (Roll end monitoring)
• กําหนดตําแหน่งท่อ (Positioning tubes)
• การควบคุมสีในการผลิตเส้นด้ายหรือสายเคเบิล (Color control in yarn or cable production)
• การตรวจจับเครื่องหมายการพิมพ์เพื่อควบคุมกระบวนการตัด (Print mark detection for controlling the cutting process)
• การตรวจจับการประกบกันในการผลิตบรรจุภัณฑ์และแบตเตอรี่ (Splice detection in packaging and battery production)
