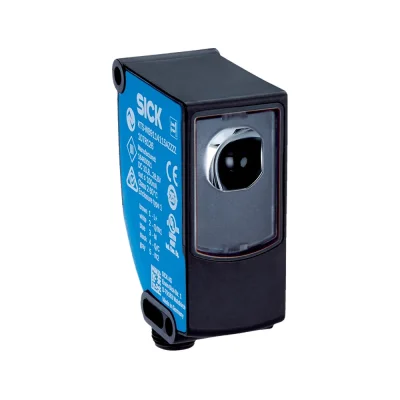

SICK KTS-WB41141142ZZZZ (PN:1218200) Contrast Sensors KTS

SICK | KTS Core 4-PIN EasyTeach 2P RGB LED
CONTRAST AND COLOR MARK SENSOR
Suitable for Detection or inspection, marking, and color sorting, of products.

ผู้ผลิต/Manufacturer: SICK
ชื่อรุ่น/Model: KTS-WB41141142ZZZZ
หมายเลขชิ้นส่วน/Part no.: 1218200

Contrast Sensor (Eye Mark) - KTS Core

• Sensor applications: Standard
• Device type: Easy Teach
• Light source: LED, RGB
• Sensing distance: 13 mm
• Sensing tolerance: ± 3 mm

• Light spot size: 3.8 x 0.9 (mm)

• Light emission: Long side of housing

• Teach-in mode: 2-point teach-in (2P)

• Switching frequency: 25 kHz
• Response time: 20 µs
• Interface: -

• Analog output: -
• Digital input/output: 1DI/1DO
• Output function: Light/dark sw. (L/D)

• Output type: Push-pull: PNP/NPN

• Connection type: Male, M12, 4-pin

• Encloser rating: IP67

• Supply voltage: 10.8 - 28.8 V DC

• Dimensions (WxHxD):22x62x47.5(mm)
• Housing: Rectangular, Middle

• Material: VISTAL®

• Replacement: -


Download Documents Related | www.sick.com
Data sheet: KTS-WB41141142ZZZZ_1218200
User manual: KTS Core
Product family overview: KTS Series
Product information: KTS/KTX
Quick start: SICK_KTS/KTX Prime
Product Segment: Contrast, color, luminescence

SICK ซีรีส์ KTS (Core) คอนทราสต์เซนเซอร์ (Contrast Sensors) คือ เซ็นเซอร์ตรวจจับมาร์คสี (Color Eye Mark) ขนาดกระทัดรัด ปุ่มกดตั้งค่าแบบ EasyTeach ง่ายและแม่นยำ ตรวจจับความแตกต่างค่าคอนทราสต์ของสี ด้วยเทคโนโลยีเปรียบเทียบสี LED, RGB เหมาะสําหรับใช้ในงานตรวจจับ (Detection) ตำแหน่งMarkเครื่องหมายการพิมพ์ การตัด ของชิ้นงานต่างๆ งานตรวจสอบ (Inspection) รวมไปถึงการจัดเรียงลําดับสี (Sorting) ของผลิตภัณฑ์

คุณสมบัติโดยรวม (Features)

• เทคโนโลยี TwinEye เพื่อเพิ่มระยะชัดลึกและความคลาดเคลื่อนของระยะการตรวจจับ

• การทำงานของเอาท์พุตมีความไวสูง 50 kHz และความเร็วตอบสนอง (Response time) 5 μs

• การตรวจจับบนวัสดุมันวาว ฟิล์ม ของใส (มีช่วงการตรวจจับไดนามิกกว้าง)

• จอแสดงผลดิจิทัล (7-segment display)

• การตรวจจับแบบโหมดสี (Color mode)

• ระบบตรวจสอบแนะนำในการติดตั้ง Assembly feedback (AdJ)

• ระบบ IO-Link และฟังก์ชันอัตโนมัติ

• การตั้งค่าเซ็นเซอร์ที่ยืดหยุ่นด้วยพารามิเตอร์เซ็นเซอร์ต่างๆ

ประโยชน์ (Benefits):

• สามารถใช้ทดแทนรุ่น KT-Series (KT5, KT5G, KT8, KT10)
• เทคโนโลยี TwinEye ช่วยให้ตรวจจับมาร์คสี (Color Mark) บนวัสดุใสมันวาวและสะบัด ได้อย่างมีเสถียรภาพ ช่วยเพิ่มประสิทธิภาพการทำงานเครื่องจักร ลดชิ้นงานเสีย และ Downtimes
• การปรับตั้งค่าเซ็นเซอร์ ง่าย สะดวก และอเนกประสงค์
• การใช้งานหลากหลากรูปแบบ ยืดหยุ่น ความละเอียดคอนทราสต์สูง
• รวมฟังก์ชั่นโหมดสี Integrated color mode สำหรับงานที่มีความแตกต่างของสีที่ซับซ้อนได้
• สามารถจัดเก็บงานหรือโปรแกรมในตัวเซ็นเซอร์ (Job storage in sensor) ได้
• สามารถปรับตั้งหรือดูค่าพารามิเตอร์ Diagnostics, visualization ผ่านระบบ IO-Link

แอปพลิเคชันการใช้งาน (Fields of application)
คอนทราสต์เซนเซอร์มีคุณสมบัติที่โดดเด่นสำหรับใช้งานด้านอุตสาหกรรมต่างๆ ดังนี้:

• ตรวจสอบตําแหน่ง เครื่องหมาย ตัวนูน บนขวดผลิตภัณฑ์ (Embossing on bottles)
• การควบคุมการพิมพ์ในอุตสาหกรรมการพิมพ์ (Print control in the printing industry)
• การจัดตําแหน่งฉลากบนขวดผลิตภัณฑ์ (Label alignment on bottles)
• การตรวจสอบปลายม้วน (Roll end monitoring)
• กําหนดตําแหน่งท่อ (Positioning tubes)
• การควบคุมสีในการผลิตเส้นด้ายหรือสายเคเบิล (Color control in yarn or cable production)
• การตรวจจับเครื่องหมายการพิมพ์เพื่อควบคุมกระบวนการตัด (Print mark detection for controlling the cutting process)
• การตรวจจับการประกบกันในการผลิตบรรจุภัณฑ์และแบตเตอรี่ (Splice detection in packaging and battery production)
