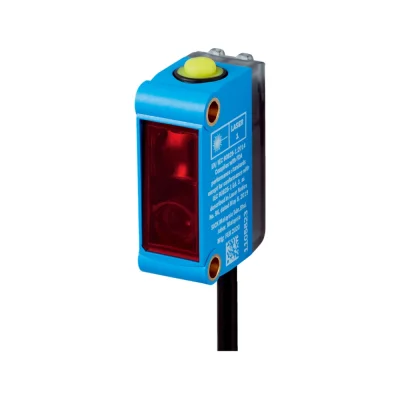

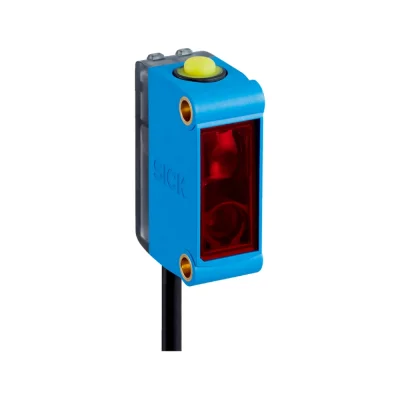

SICK KTM-LP22182P (PN-1109747) Contrast Sensors KTM

SICK | KTM Series, Laser, PNP
CONTRAST AND COLOR MARK SENSOR
Suitable for Detection or inspection, marking, and color sorting, of products.

ผู้ผลิต/Manufacturer: SICK
ชื่อรุ่น/Model: KTM-LP22182P
หมายเลขชิ้นส่วน/Part no.: 1109747

ข้อมูลทางเทคนิค (Technical Specifications)
Technical detail | KTM-LP22182P_1109747 |

Contrast Sensors: KTM

• Housing design: Small (Rectangular)
• Light source: Laser, visible red light
• Sensing distance: 50 mm
• Sensing tolerance: ± 30 mm

• Light spot size: Ø 1.7 mm (50 mm)

• Light emission: Long side of housing

• Light spot direction: Round

• Teach-in mode: 2-point teach-in static/dynamic

• Display: LED indicator

• Adjustment: Teach-in button
• Response time: 125 µs

• Switching frequency: 4 kHz

• Output function: Light/dark sw. (L/D)

• Output type: PNP

• Connection type: Cable with M12 male connector, 4-pin, 0.3 m

• Supply voltage: 10 - 30V DC

• Encloser rating: IP67

• Dimensions (WxHxD): 12 x 31.5 x 21 (mm)

• Ambient operating temp.: –20 °C ... +45 °C

• Material: ABS

ดาวน์โหลดเอกสาร (Download)
Documents Related | www.sick.com

• Data sheet: 1109747_KTM-LP22182P
• User manual: KTML Contrast sensors
• Product overview: KTM

• Product Segment: Contrast, color, luminescence


• Small & Compact: ตัวเรือนขนาดเล็ก ประหยัดพื้นที่ติดตั้งในเครื่องจักร
• High Resolution: ตรวจจับความต่างของสี (Grayscale) ได้ละเอียด แม้บนวัสดุที่มีความเงา
• Fast Response: ความเร็วในการตอบสนองสูงถึง 125 µs รองรับไลน์การผลิตที่วิ่งด้วยความเร็วสูง
• Easy Setup: ระบบ 2-Point, Static/dynamic Teach-in ช่วยให้การตั้งค่าทำได้ง่ายเพียงไม่กี่ขั้นตอน

• Packaging Industry: ตรวจจับมาร์คบนซองขนม ฟิล์มพลาสติก หรือกล่องบรรจุภัณฑ์เพื่อกำหนดตำแหน่งตัด
• Printing Industry: ตรวจสอบตำแหน่งการพิมพ์ให้ตรงจุด
• Labeling Machines: ควบคุมการติดฉลากสินค้าให้แม่นยำ
