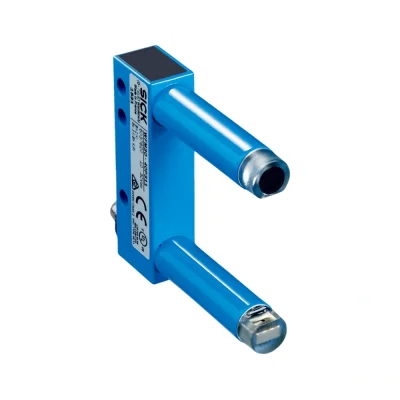

SICK WFM180-120P321 (PN:6037836) Fork Sensor WFM

ผู้ผลิต/Manufacturer: SICK
ชื่อรุ่น/Model: WFM180-120P321
หมายเลขชิ้นส่วน/Part no.: 6037836

ข้อมูลทางเทคนิค (Technical Specifications)
Technical detail | WFM180-120P321_6037836 |

Fork sensors: WFM

• Functional principle: Optical detection principle
• Fork width: 180 mm
• Fork depth: 124 mm

• Light source: LED, visible red light

• Minimum detectable object (MDO): 1 mm

• Output function: Dark switch

• Supply voltage: 10 - 30 V DC

• Current consumption: 20 mA

• Initialization time: 140 ms

• Switching frequency: 4 kHz

• Response time: ≤ 125 µs

• Switching output: PNP

• Output current Imax.: 20 mA

• Connection type: Connector M8, 3-pin

• Housing material: Aluminum

• Ambient operating temp.: –20 °C ... +60 °C

• Dimensions (W x H x D): 10 x 200 x 141.8 (mm)
• Enclosure rating: IP67

ดาวน์โหลดเอกสาร (Download)
Documents Related | www.sick.com

• Data sheet: 6037836_WFM180-120P321

• User manual: WFM

• Product overview: WFM

• Product Segment: Contrast, color, Fork


SICK WFM Series: เซ็นเซอร์ส้อม (Fork Sensors)

เซนเซอร์ส้อมตระกูล WFM Series ของ SICK ติดตั้งใช้งานได้อย่างรวดเร็วด้วยระบบ Plug-and-Play โดยไม่ต้องเสียเวลาตั้งค่า (Alignment) ให้ยุ่งยาก ด้วยการออกแบบรูปทรงตัวยู (Fork shape) ที่รวมเอาตัวรับและตัวส่งแสงไว้ในโครงสร้างเดียวกัน ทำให้ลำแสงเดินทางตรงกันตลอดเวลา ลดความผิดพลาดจากการติดตั้งได้ 100% เหมาะสำหรับงานหลายประเภท เช่น การตรวจจับชิ้นส่วนในกระบวนการผลิต การตรวจสอบว่ามีวัตถุต่างๆ อยู่หรือไม่ หรือกระบวนการโลจิสติกส์

คุณสมบัติเด่น (Feature)

• Ready to use: ไม่ต้องกดปุ่ม Teach-in หรือหมุนปรับค่าใดๆ เพียงแค่จ่ายไฟและติดตั้งให้วัตถุตัดผ่านช่องรับแสง ระบบก็พร้อมทำงานทันที

• 360° Visibility: ไฟ LED แสดงสถานะสีเหลืองที่มองเห็นได้รอบทิศทาง ช่วยให้เจ้าหน้าหน้าตรวจสอบการทำงานได้ง่ายจากทุกมุมมอง
• Rugged Design: ตัวเรือนทำจากอลูมิเนียมหล่อ (Aluminum die-cast) แข็งแรงทนทาน เหมาะกับสภาพแวดล้อมในโรงงานอุตสาหกรรม

• High Precision: ให้ความแม่นยำสูงในการตรวจจับวัตถุขนาดเล็กหรือการนับจำนวนในสายพานลำเลียง

การประยุกต์ใช้งาน (Applications)
ด้วยขนาดที่กะทัดรัดและความแม่นยำสูง WFM30 จึงเหมาะสำหรับ:

• การนับจำนวนวัตถุ: ตรวจจับชิ้นงานที่วิ่งผ่านสายพานความเร็วสูง
• การตรวจสอบตำแหน่ง: เช็คขอบของวัสดุ (Edge detection) ในงานสิ่งพิมพ์หรือบรรจุภัณฑ์
• การตรวจสอบการมีอยู่: ยืนยันว่ามีชิ้นส่วนติดตั้งอยู่ในถาดหรือเครื่องจักรหรือไม่
