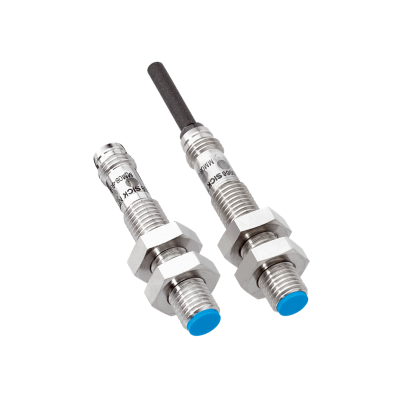

SICK MM08-60ANS-ZUK Magnetic Proximity Sensors MME

Magnetic proximity sensors: MME

ผู้ผลิต/Manufacturer: SICK
ชื่อรุ่น/Model: MM08-60ANS-ZUK
หมายเลขชิ้นส่วน/Part no.: 1040066

• Housing: Cylindrical
• Housing Design: Short-body

• Thread size: M8 x 1
• Diameter: Ø 8 mm
• Sensing range Sn: 0 mm ... 60 mm
• Magnetic sensitivity: 1 mT
• Switching frequency: 1,000 Hz
• Electrical wiring: DC 3-wire
• Switching output: NPN
• Output function: NO
• Connection type: Cable, 3-wire, 2 m

• Supply voltage: 10 V DC ... 30 V DC
• Enclosure rating: IP67
• Housing material: Nickel-plated brass

• Country of origin: Hungary

• Items supplied:
  Mounting nut, brass, nickel-plated (2x)


ดาวน์โหลดเอกสาร (Download)
Documents Related | www.sick.com

• Data sheet: MM08-60ANS-ZUK
• Product overview: MME


SICK MME Series – สวิตช์ตรวจจับสนามแม่เหล็กชนิดทรงกระบอก (Magnetic Proximity Sensors)

SICK MME Series (รุ่น MM08, MM12 และ MM18) เป็นเซนเซอร์ตรวจจับสนามแม่เหล็กประสิทธิภาพสูง ออกแบบมาเพื่อการตรวจจับวัตถุแม่เหล็กถาวรได้อย่างแม่นยำในระยะไกล ตัวเรือนทรงกระบอกแข็งแรง ทนทานต่อสภาพแวดล้อมที่โหดร้าย ทั้งฝุ่น ความร้อน และแรงสั่นสะเทือน เหมาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมที่ต้องการความเสถียรและทนทานเป็นพิเศษ

จุดเด่นและคุณสมบัติหลัก

• ขนาดตัวเรือน: มีให้เลือกตั้งแต่ขนาด M8, M12 ถึง M18

• ระยะการตรวจจับกว้าง: ตรวจจับได้ไกลสูงสุดถึง 120 มม.

• ระบบไฟฟ้า: DC 3-สาย (DC 3-wire)

• มาตรฐานการป้องกัน: IP67 กันน้ำและกันฝุ่นได้อย่างยอดเยี่ยม

• ทนทานต่ออุณหภูมิ: รองรับการทำงานในช่วง –25 °C ถึง +75 °C

• วัสดุตัวเรือน: ทองเหลืองชุบนิกเกิล (Nickel-plated brass) หน้าสัมผัสตรวจจับทำจากพลาสติกทนทาน

• ทะลุทะลวงวัสดุไร้สนามแม่เหล็ก: สามารถตรวจจับแม่เหล็กถาวรผ่านสิ่งกีดขวางที่ไม่ใช่เหล็ก เช่น สแตนเลส อลูมิเนียม พลาสติก หรือไม้ ได้อย่างแม่นยำ

• รองรับพื้นที่ความร้อนสูง: แก้ปัญหาการติดตั้งในจุดที่มีอุณหภูมิสูงได้ โดยติดแม่เหล็กถาวรไว้ในบริเวณที่มีความร้อน แล้วติดตั้งตัวเซนเซอร์ไว้หลังแผ่นฉนวนกันความร้อน

การนำไปใช้งาน (Applications)

1. งานตรวจจับตำแหน่งและนับจำนวนบนระบบลำเลียง (Conveyor System & Handling)

• การตรวจจับตำแหน่งชิ้นงาน (Position Detection): เช็คตำแหน่งการเข้า-ออกของแม่พิมพ์ (Mould) หรือถาดลำเลียง (Pallet) ในจุดที่มีระยะห่างจากเซนเซอร์มากกว่าปกติ
• การนับจำนวน (Counting System): ติดตั้งแม่เหล็กไว้กับจานหมุนหรือเกียร์อะลูมิเนียม เพื่อรับสัญญาณนับจำนวนรอบ (RPM) หรือรอบการทำงานของเครื่องจักร

2. งานอุตสาหกรรมเคมีและอาหาร (Chemical & Food Processing)

• ตรวจจับระดับลูกลอยในถังปิด (Level Detection): ตรวจจับตำแหน่งลูกลอยแม่เหล็กภายในถังสารเคมี ท่อพลาสติก หรือท่อสแตนเลส เพื่อเช็คระดับ High/Low ของของเหลวโดยไม่เกิดการรั่วซึม

• เช็คการเปิด-ปิดของวาล์ว (Valve Position Sensing): ติดตั้งตรวจจับก้านวาล์วหรือระบบบัตเตอร์ฟลายวาล์วที่อยู่ภายในท่อ PTFE หรือวัสดุปลอดแม่เหล็ก

3. งานประกอบเครื่องจักรและระบบอัตโนมัติ (Automated Machinery)

• ตรวจจับตำแหน่งกระบอกสูบ (Cylinder Stroke Sensing): ใช้เช็คตำแหน่งสุด hành trình (Limit Switch) ของกระบอกสูบไฮดรอลิกหรือนิวแมติกขนาดใหญ่ในพื้นที่จำกัด

• ระบบรถลำเลียงอัตโนมัติ (AGV - Automated Guided Vehicle): ติดตั้งใต้ท้องรถ AGV เพื่อตรวจจับหมุดแม่เหล็กบนพื้น สำหรับกำหนดจุดหยุดหรือเปลี่ยนทิศทาง


4. งานในกระบวนการที่มีความร้อนและความเค้นสูง (Extreme Environment Applications)

• เตาอบชุบความร้อน / อุตสาหกรรมแก้ว (Ovens & Heat Treatment): ตรวจจับตำแหน่งการเคลื่อนที่ของชิ้นงานในเตาอบ โดยติดแม่เหล็กทนความร้อนไว้ที่ตะแกรงลำเลียง และติดเซนเซอร์ไว้ภายนอกผนังฉนวน

• งานแปรรูปไม้และกระดาษ (Wood & Paper Mills): ตรวจจับตำแหน่งชิ้นงานในจุดที่มีเศษฝุ่นไม้ ขี้เลื่อย หรือความชื้นสะสมหนาแน่น ซึ่งเซนเซอร์ชนิดอื่นทำงานได้ไม่เสถียร
